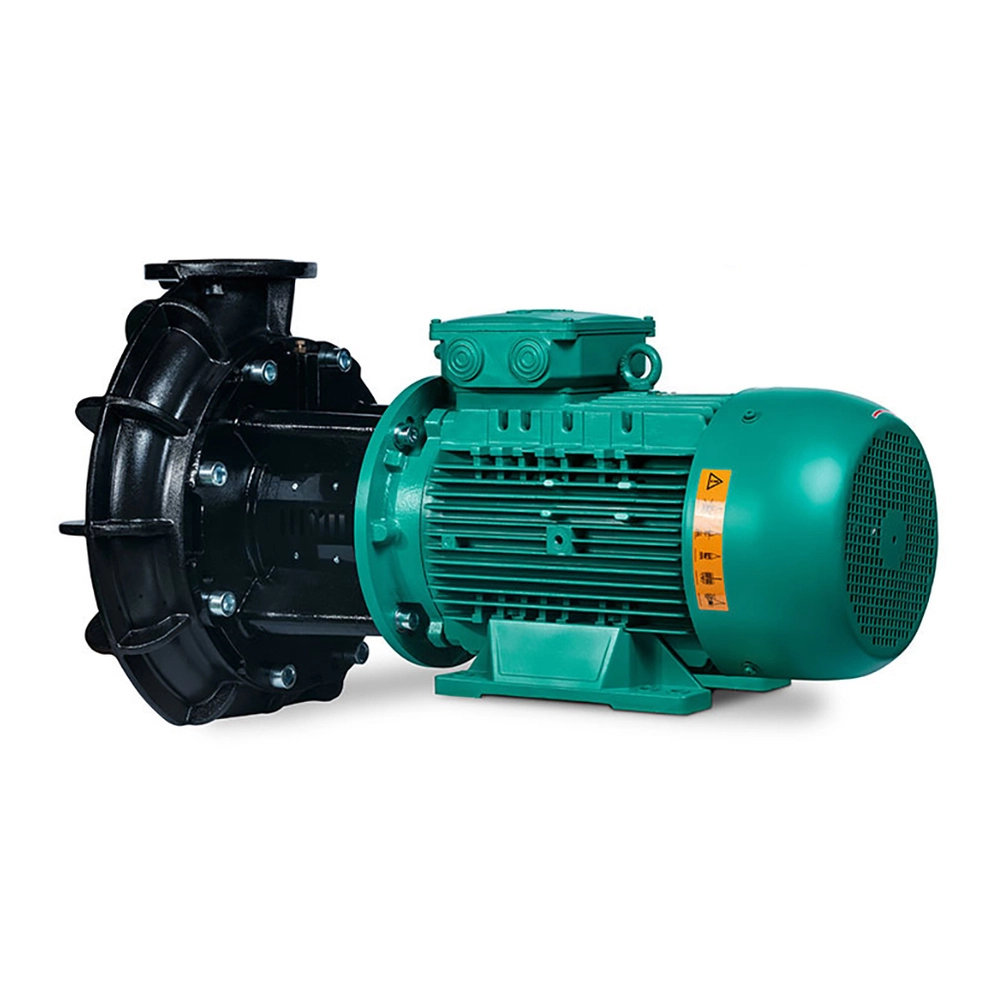

Блочный насос Wilo CronoBloc BL 32/220-11/2-IE3

Wilo BL 32/220-11/2-IE3 — одноступенчатый центробежный агрегат с сухим ротором в блочном исполнении, осевым всасывающим и радиальным напорным патрубком. Жидкость поступает к рабочему колесу вдоль оси вращения, получает механическую энергию от привода и отводится в напорную линию. Гидравлическая схема обеспечивает прямой подвод потока к рабочему колесу и компактную компоновку проточной части.

Насосный узел и электродвигатель расположены соосно и соединены через муфту. При правильном монтаже и центровке такая конструкция ограничивает дополнительные нагрузки на валовый узел, подшипники и опоры. Блочная компоновка сокращает монтажную длину по сравнению с разнесенной схемой с отдельно установленными гидравлической частью и приводом.

У BL гидравлическая часть и электродвигатель устанавливаются на собственные опоры. Серия выполнена как компактный блочный агрегат без обязательной общей опорной рамы.

Присоединение к трубопроводам определяется параметрами DNs и DNd. DNs соответствует номинальному диаметру всасывающего патрубка DN50 PN16, DNd — напорного патрубка DN32 PN16. Электродвигатель мощностью 11 кВт работает с частотой вращения 2925 об/мин. Рабочее давление составляет 16 бар. Эффективность привода соответствует IE3. Степень защиты двигателя — IP55 и РТС-термистор.

Серия BL предназначена для циркуляции воды и допустимых водогликолевых смесей в системах отопления, кондиционирования и охлаждения. Чугунные детали имеют катафорезное покрытие, а встроенные датчики температуры обеспечивают защиту электродвигателя.

Характеристики и рабочие параметры BL 32/220-11/2-IE3

Применение насоса Wilo BL

• системы отопления;
• системы кондиционирования;
• контуры холодоснабжения и охлаждения;
• циркуляция воды и допустимых водогликолевых смесей без абразивных включений.
