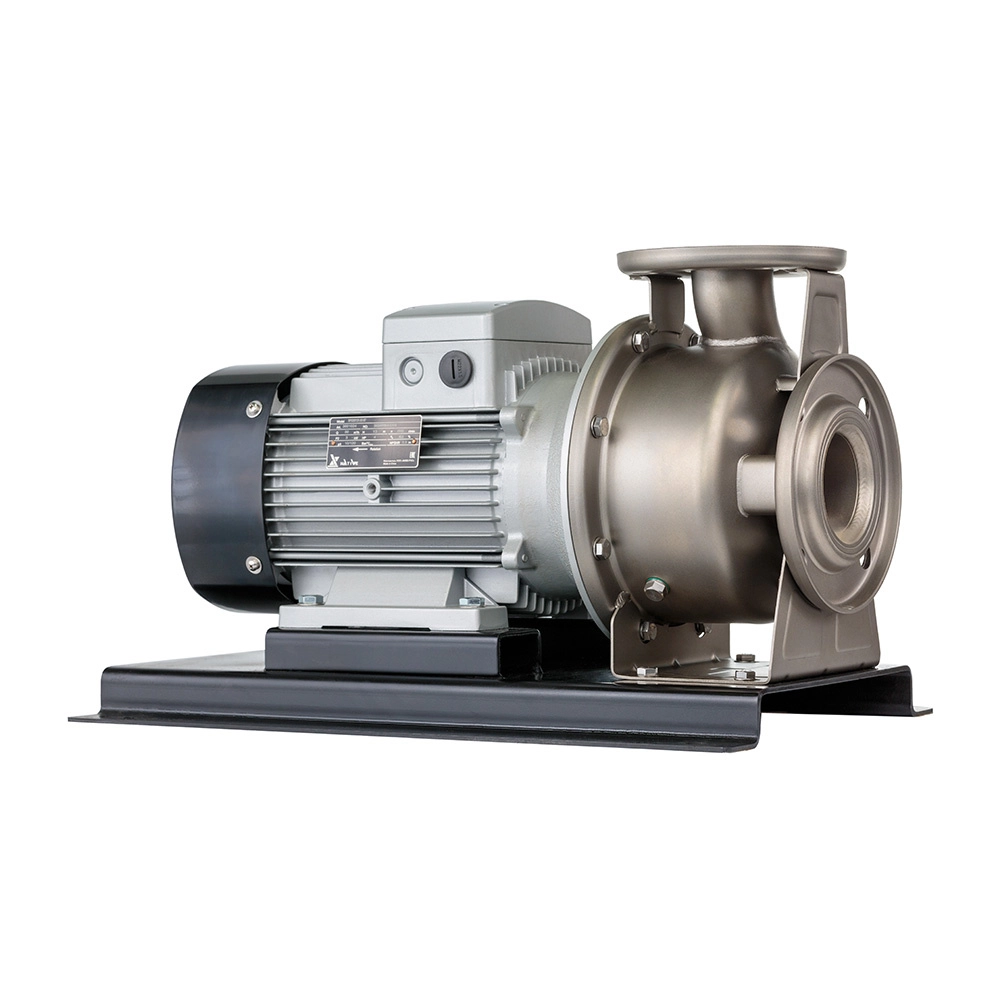

Блочный насос Wilo Native BPG 80/200-30/2-ST

Wilo BPG 80/200-30/2-ST — одноступенчатый центробежный агрегат с сухим ротором в блочном исполнении, осевым всасывающим и радиальным напорным патрубком. Жидкость поступает к рабочему колесу вдоль оси вращения, получает механическую энергию от привода и отводится в напорную линию. Гидравлическая схема обеспечивает прямой подвод потока к рабочему колесу и компактную компоновку проточной части.

Насосный узел и электродвигатель расположены соосно и соединены через муфту. При правильном монтаже и центровке такая конструкция ограничивает дополнительные нагрузки на валовый узел, подшипники и опоры. Блочная компоновка сокращает монтажную длину по сравнению с разнесенной схемой с отдельно установленными гидравлической частью и приводом.

Центробежный насос на раме BPG-ST имеет комплектное опорное основание. На нем закреплены гидравлическая часть и электродвигатель. Рама объединяет оба узла в единую монтажную единицу.

Присоединение к трубопроводам определяется параметрами DNs и DNd. DNs соответствует номинальному диаметру всасывающего патрубка DN 100, PN10, DNd — напорного патрубка DN 80, PN10. Электродвигатель мощностью 30 кВт работает с частотой вращения 2950 об/мин. Рабочее давление составляет 10 бар. Эффективность привода соответствует IE2. Степень защиты двигателя — IP55 и РТС-термистор.

Серия BPG-ST применяется в системах охлаждения, циркуляции, водоснабжения, водоподготовки и повышения давления. Гидравлическая часть выполнена из штампованной нержавеющей стали. Электродвигатель оснащен встроенными датчиками температуры.

Характеристики и рабочие параметры BPG 80/200-30/2-ST

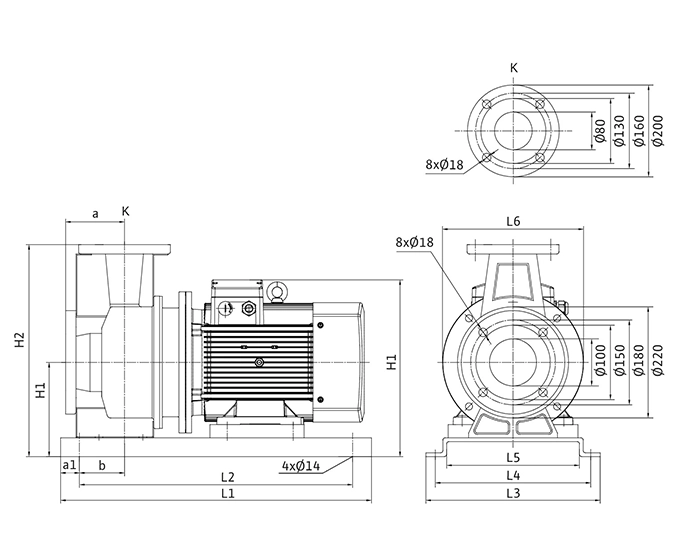

Габаритные размеры

Применение насоса Wilo BPG-ST

• системы кондиционирования и охлаждения;
• промышленные циркуляционные контуры;
• системы водоснабжения;
• линии повышения давления;
• водоподготовка;
• подача технической воды;
• ирригационные и моечные системы.
