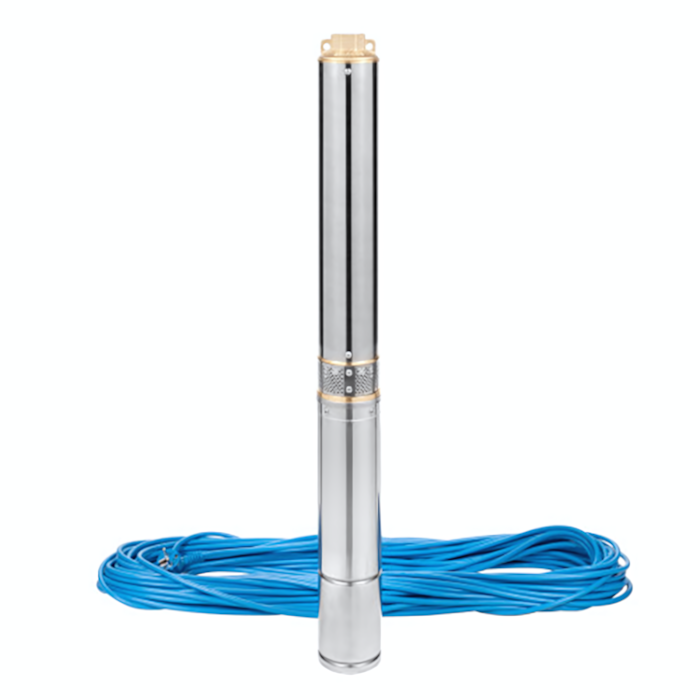

Скважинный насос Беламос TF-120/5 (каб. 70м, диам. 96мм)

Скважинный насос TF-120/5 (каб. 70м, диам. 96мм) Belamos поднимает чистую воду из скважины в дом, емкость или поливочную линию. Погружной аппарат размещают ниже динамического уровня: вода получает напор в рабочей части и идет вверх по трубе. Его применяют для водоснабжения, наполнения емкостей и полива. Корпус размещают внутри обсадной колонны.

Особенности конструкции

• Диаметр корпуса составляет 96 мм. Размер выбирают по внутреннему диаметру обсадной трубы: модели на 2–3 дюйма ставят в скважины малого сечения, оборудование на 4–6 дюймов требует колонны большего диаметра. Между корпусом и стенкой трубы оставляют монтажный зазор, чтобы устройство свободно проходило по стволу без заклинивания.
• Центробежный многоступенчатый механизм повышает давление по ступеням. Колесо разгоняет поток, направляющий аппарат повышает статическое давление.
• Предельная глубина погружения составляет 80 м от поверхности воды.
• Плавающие рабочие колеса имеют осевой ход. Смещение в зазоре снижает риск защемления мелких частиц по сравнению с жесткой фиксацией.
• Соединительный фланец выполнен из латунь.
• Установлен однофазный электродвигатель на 220 В, 50 Гц.
• Маслонаполненный электродвигатель работает в режиме S1, масло отводит тепло от статора и подшипников.

Технические характеристики Belamos TF-120/5 (каб. 70м, диам. 96мм)

Рекомендации по установке

Для стабилизации давления ставят частотный преобразователь.

Однофазный двигатель: FIM-10 выбирают по напряжению, мощности и току. Трехфазный двигатель: FIS-10 или FIT-10 выбирают по напряжению, мощности и току. В напорный контур включают гидроаккумулятор объемом не менее 2 л. Корпус фиксируют нержавеющим тросом, кабель крепят к трубе без натяжения.

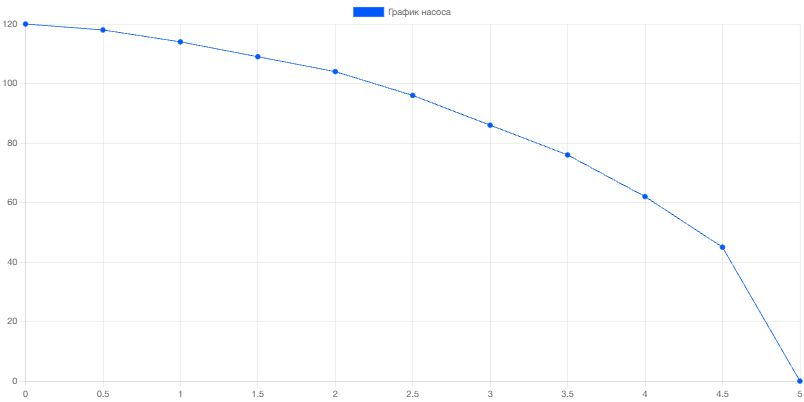

Напорные характеристики
