Вертикальный многоступенчатый насос MVPS 2-22 Belamos

Модель Belamos MVPS 2-22 серии MVPS относится к вертикальным насосам. В основе работы лежит центробежный принцип: вращение рабочего колеса передает механическую энергию движущемуся потоку, после чего скорость жидкости преобразуется в давление. Агрегат выполняет перекачку воды и повышение давления в магистрали. В отличие от него, циркуляционное оборудование решает другую задачу — обеспечивает постоянное движение теплоносителя по замкнутому контуру.

Промышленные модели Беламос применяют в водоснабжении, водоподготовке, фильтрации, обратном осмосе, охлаждении, кондиционировании и технологических линиях.

Особенности конструкции

• Вертикальная многоступенчатая схема формирует высокий суммарный напор за счет последовательной работы нескольких ступеней и решает задачи с большой расчетной высотой подъема.
• Материал корпуса, вала, комплекта рабочих колес, направляющих диффузоров, входного и выходного элементов проточной части — нержавеющая сталь AISI 304.
• Механический торцевой узел CAR-SIC герметизирует вращающийся вал. Пара трения включает графит и карбид кремния, эластомер выполнен из FKM.
• Штатная комплектация включает два ответных фланца, четыре крепежных болта и обратный клапан.
• Трехфазный асинхронный электродвигатель рассчитан на 380 В, 50 Гц, продолжительный режим S1, степень защиты IP55 и класс изоляции F.

Технические характеристики Belamos MVPS 2-22

Рекомендации по установке

Насос монтируют вертикально на жестком основании. Трубопроводы фиксируют отдельными опорами, чтобы их масса не создавала механическую нагрузку на корпус. Перед пуском гидравлическую часть заполняют жидкостью и удаляют из нее воздух.

Направление вращения проверяют сверху: вал должен вращаться по часовой стрелке. Сухой ход запрещен. Если возможна работа при закрытой задвижке, предусматривают байпас с расходом не менее 10% рабочего значения.

Как выбрать рабочую точку

Исходные параметры — расчетный напор и требуемое значение расхода Q. Рабочую точку находят на пересечении характеристики агрегата и гидравлической характеристики сети.

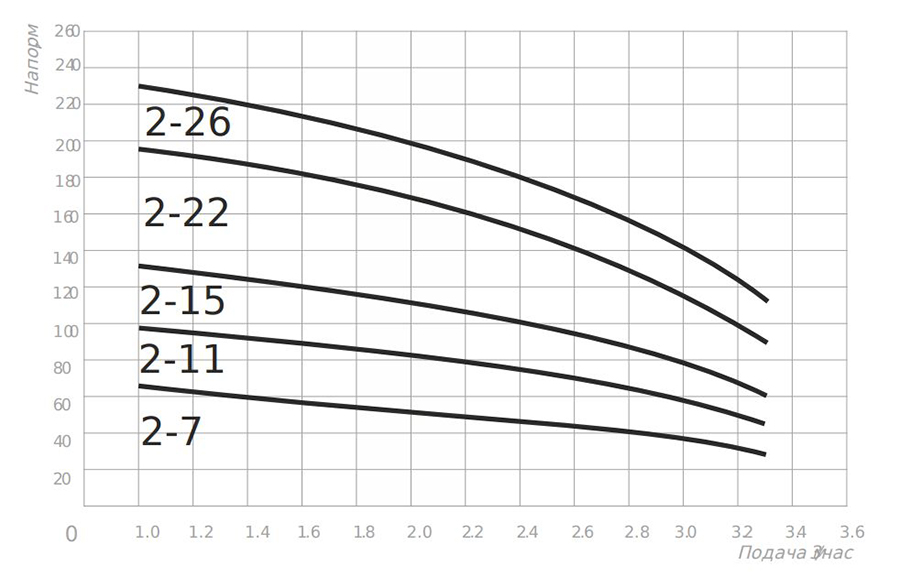

Напорно-расходные характеристики

Габаритные размеры
